輕鋼結構

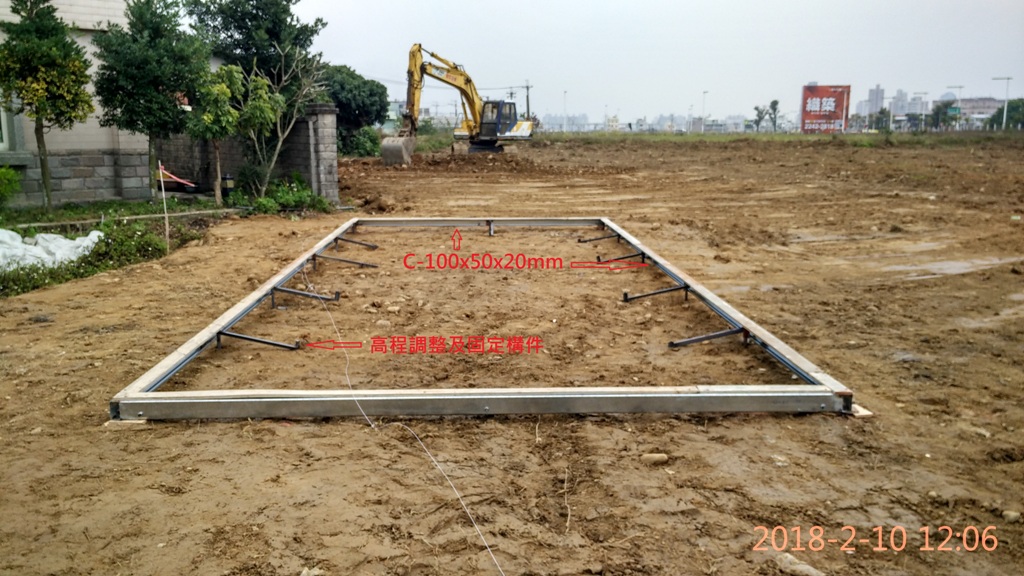

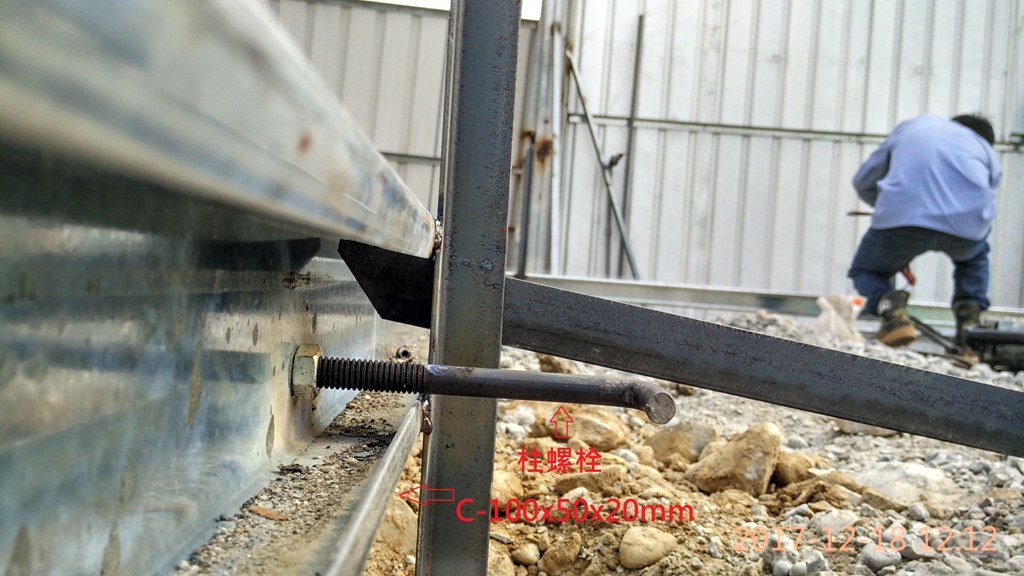

基礎：以單C-100x50x20 2.0mm 之C型鋼焊接構成
柱：以雙C-75x45x15 2.0mm 之C型鋼焊接構成。
樑：屋架樑以2C-75x45x15 2.0 mm之C型鋼焊接構成。
邊樑以1C-75x45x15 2.0 mm之C型鋼構成

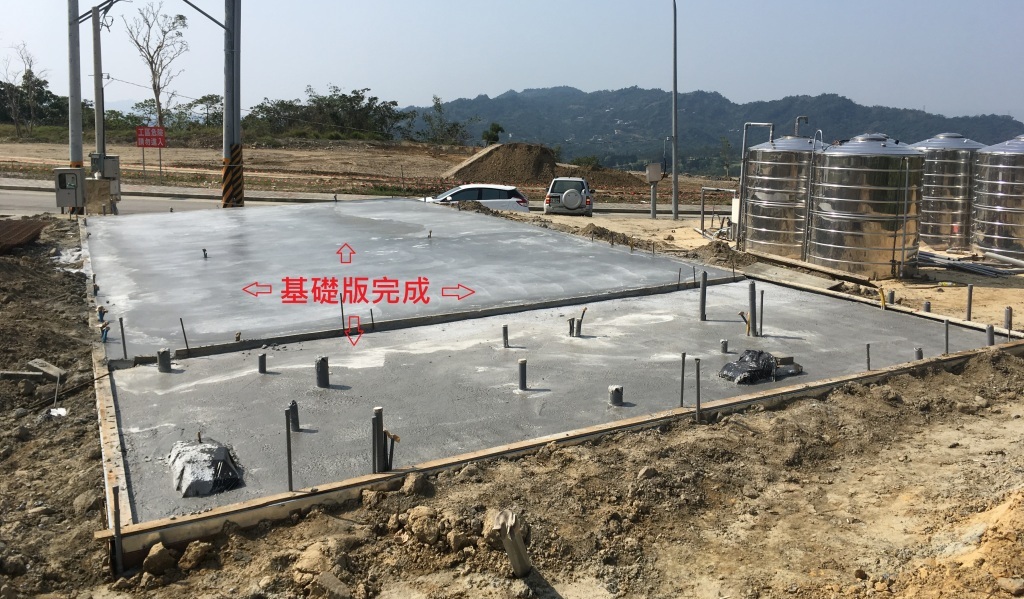

「基礎」建議包含以下構造，如下圖所示
1. 15cm厚碎石級配，需平均鋪散及夯實 (建議施作)。
2. 鋪設 8mm＠20*20cm 的點焊鋼絲網，其下放置混凝土墊塊(回填土或該處鬆軟土層 , 建議施作)。
3. 以C型鋼所構成的基礎範圍內 , 以2500 Psi的混凝土至少澆置 10cm厚，且其上須做整體粉光(必須施作)。

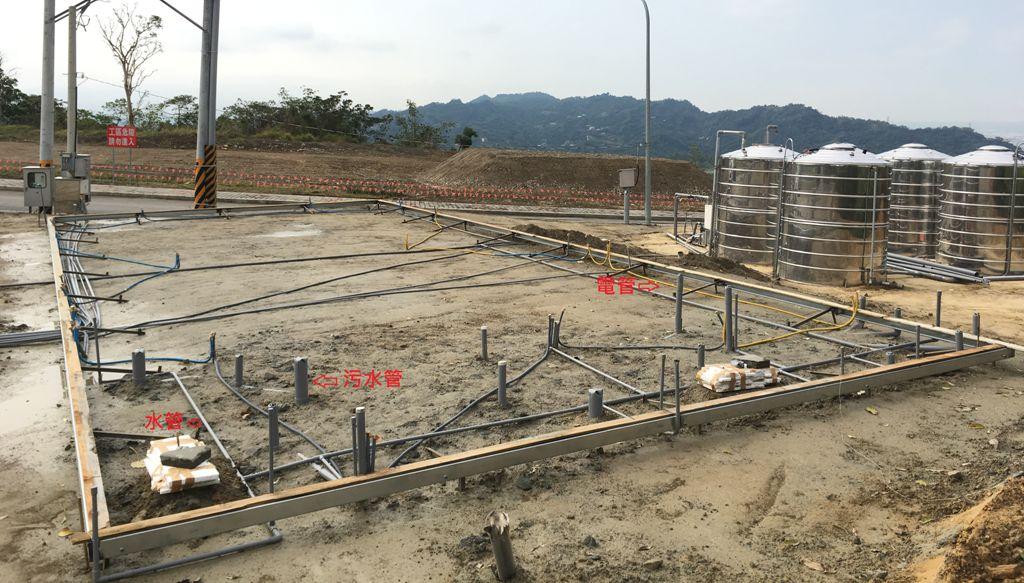

附註 : 水、電預埋管線配管施作 , 須在混凝土澆置前完成。（除地面預埋部份外，其餘以明管施作）

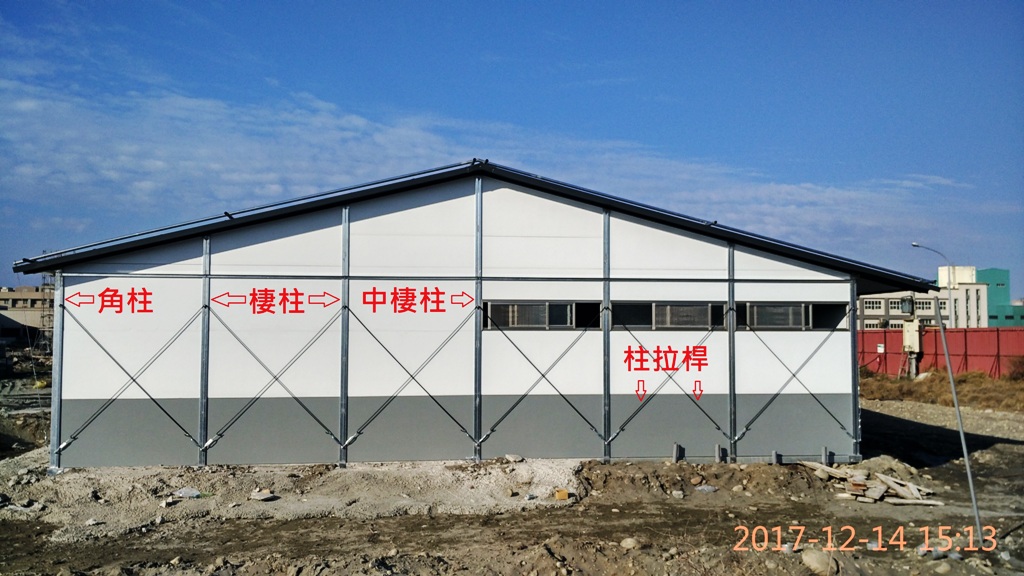

「柱」區分為四種型式，如下圖所示

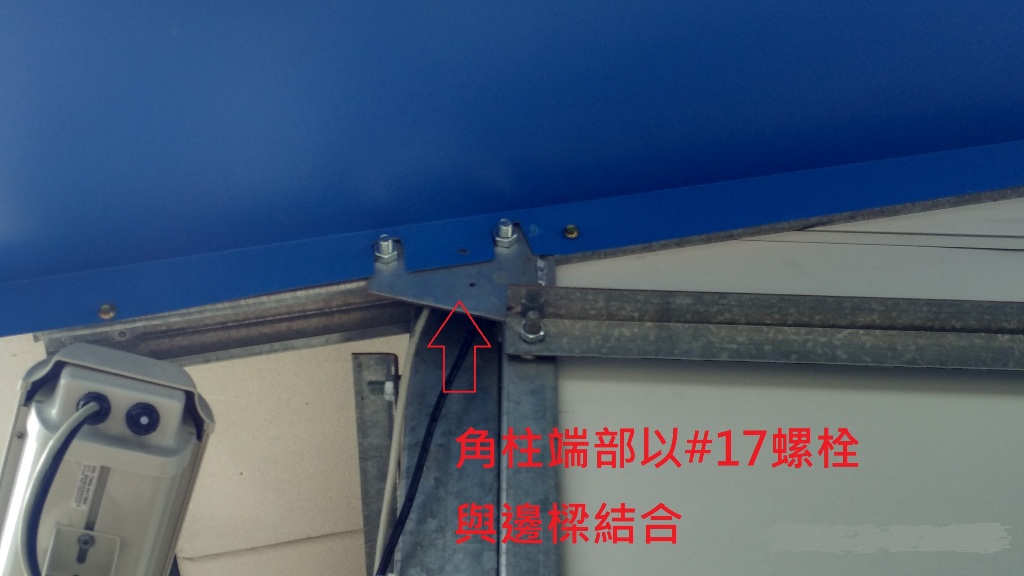

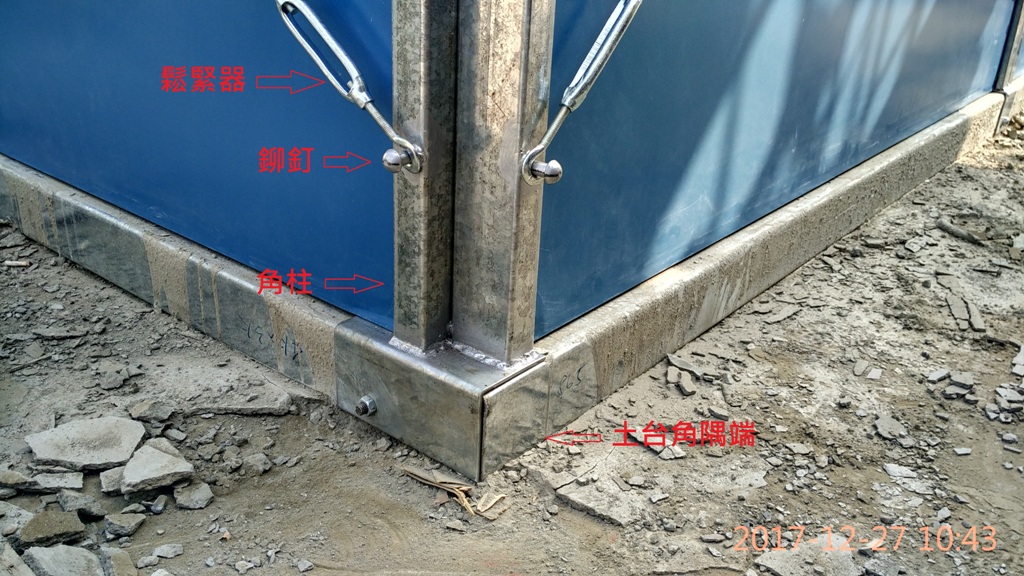

角柱：高260cm，於側邊底端有一螺栓孔，距離邊緣為15cm。
短棲柱：高303cm，位於長側柱與角柱之間，凸筍位於上端內側。
中棲柱：高349cm，位4K側邊之中間。

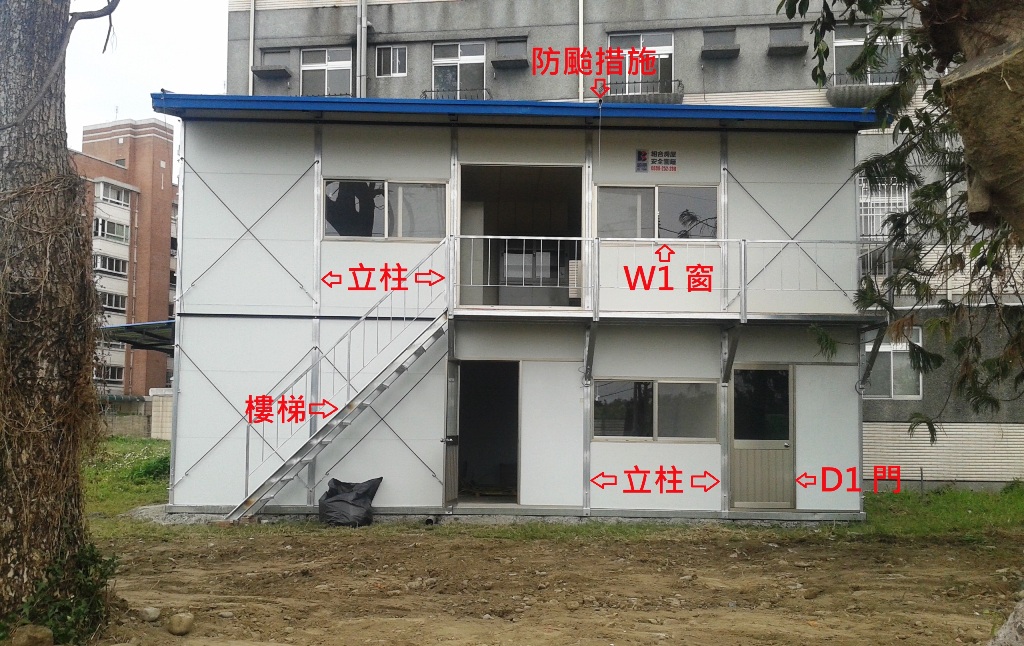

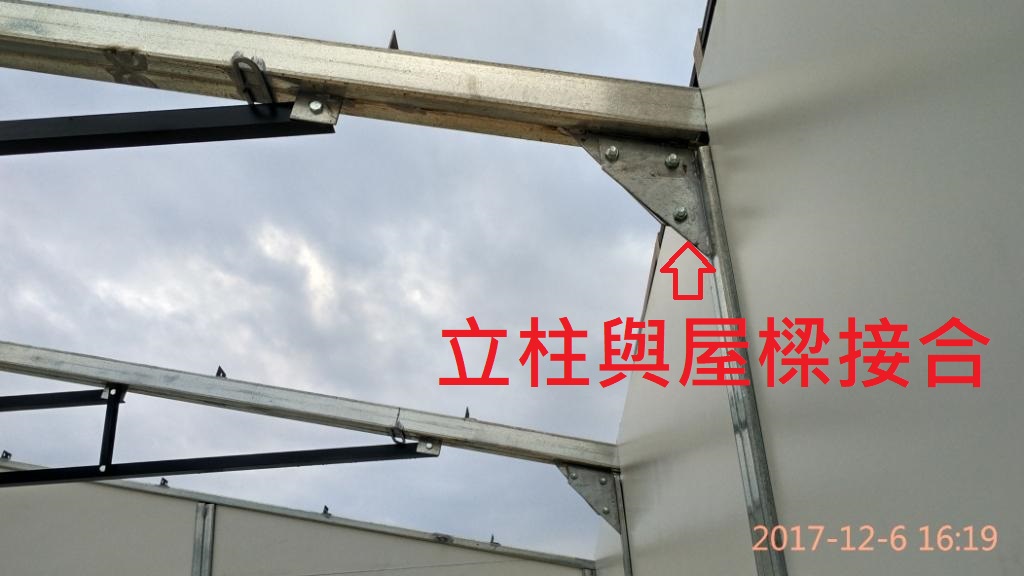

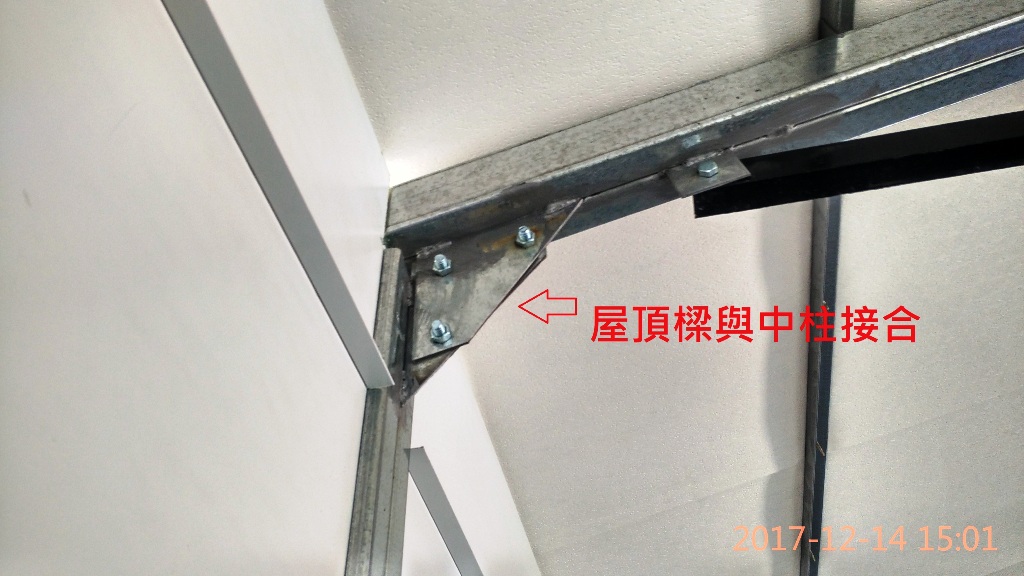

立柱：高254cm，於正面內側有一連接板與屋架樑以螺栓連結

「樑」區分為兩種型式

屋頂樑：為單一之A架型式，水平寬度728cm(視跨距)，外凸屋簷100cm(視客戶需要調整)，於屋內側與單孔柱連接。

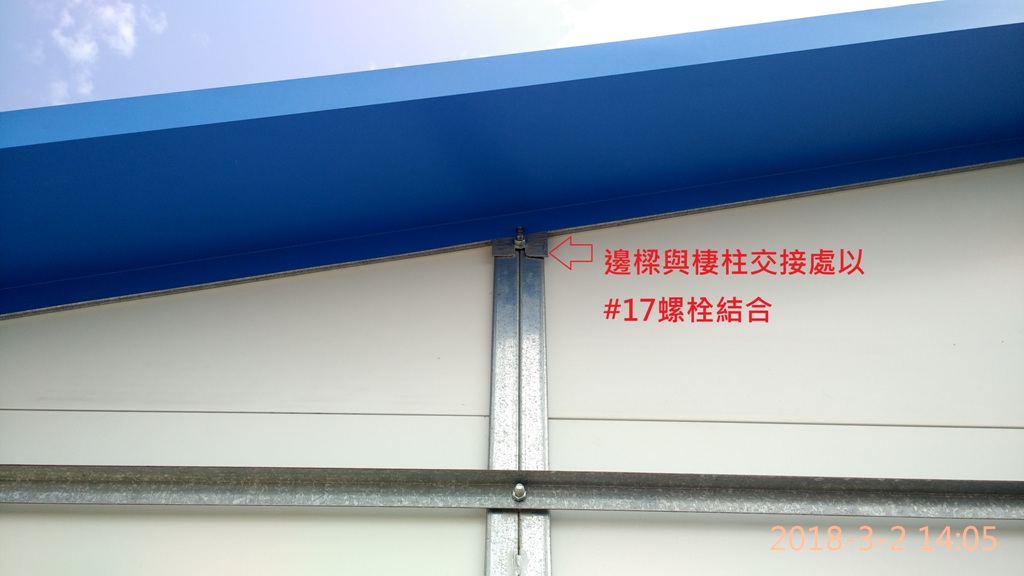

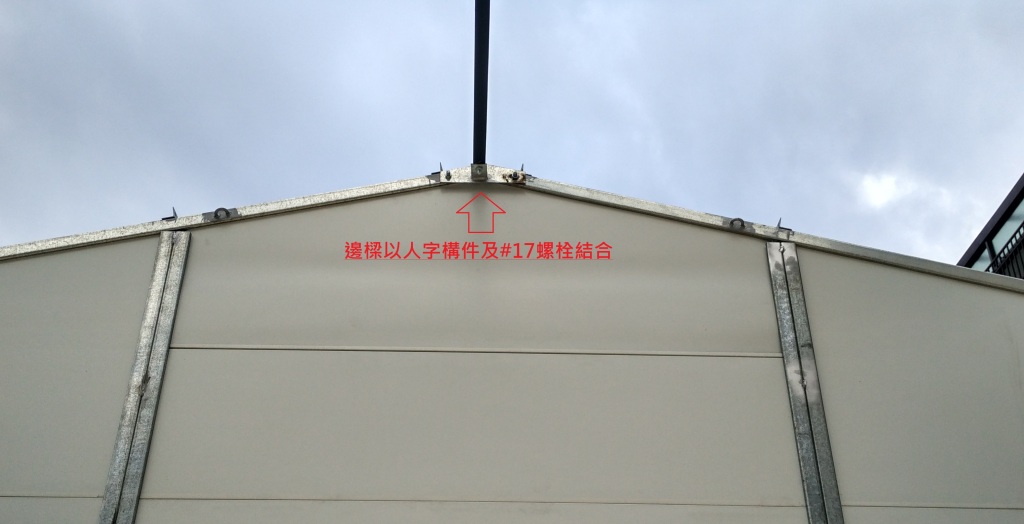

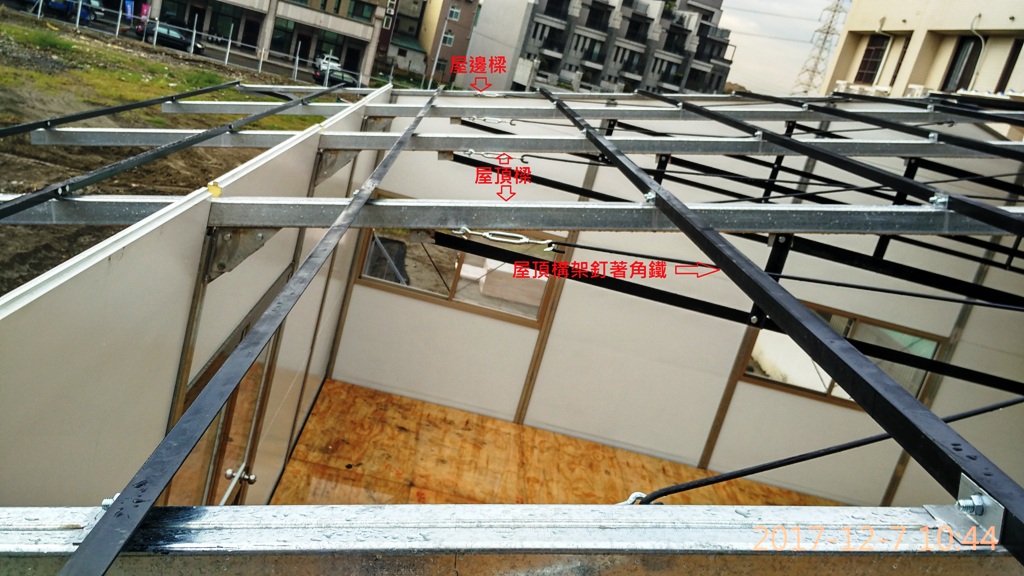

屋邊樑：以單邊兩支架設於側柱上構成，於角柱下以螺栓連結，中側柱上以鬆緊器連結於鉚釘，於中棲柱上則是將兩邊樑以螺栓鬆緊器連結。

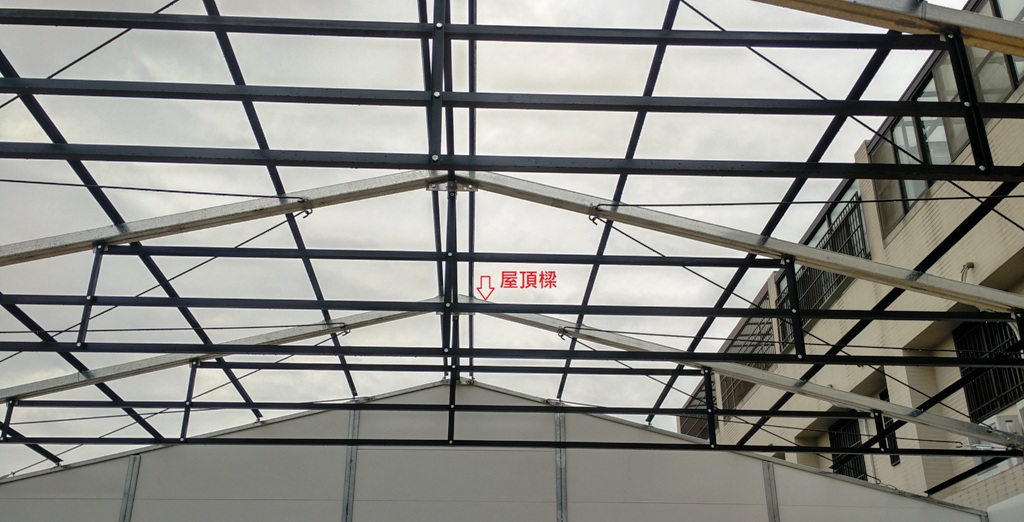

屋頂樑

屋頂樑以2C-75x45x15x2.0m/mC型鋼焊接而成，再以L38x38x2.5m/m角鐵配合鋼架樑施作。

經濟型組合屋組件－樑.

牆板

內外壁用0.27mm雙面烤漆鋼板，採用一體成型PU發泡牆板、隔熱、隔音效果佳，可重覆使用，.再者「牆板」共分為四種。

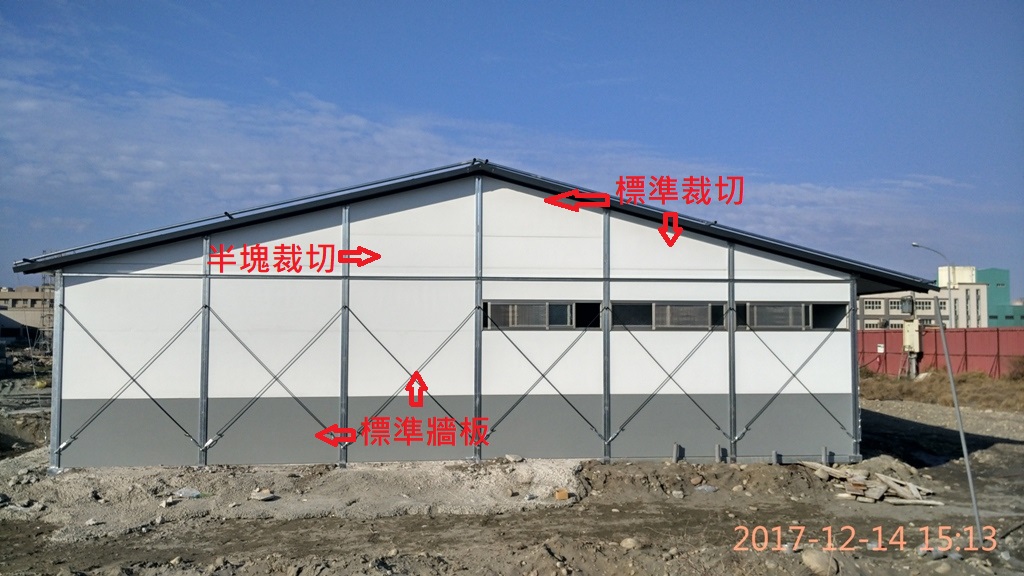

標準牆板：寬180cm高88.5cm，除側牆山脊的中側柱與長側柱之間的牆板需裁切尺寸為寬180cm高 (靠中側柱)36cm (靠長側柱)56cm，共需裁切4塊標準牆板。

半塊牆板：寬180cm高44cm，除側牆山脊的角柱與中側柱之間的牆板需裁切尺寸為寬180cm高（角靠角柱）36cm（靠中側柱）36cm，共需裁切4塊標準半塊牆板。

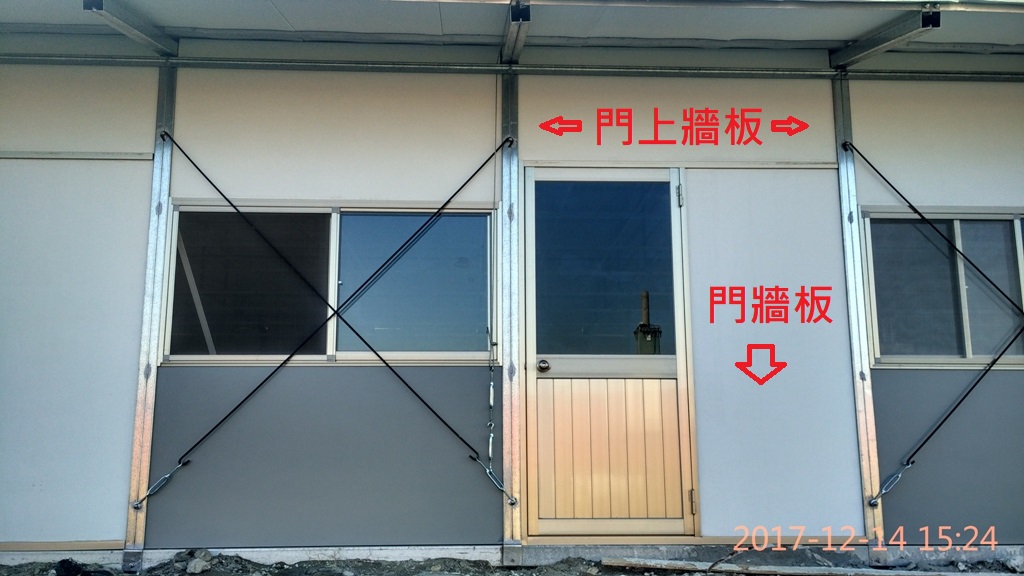

門上牆板：寬182cm高66cm本項視門的高度決定。

門牆板：全寬182cm高200cm，其中有門框開口寬88cm高193.5cm。

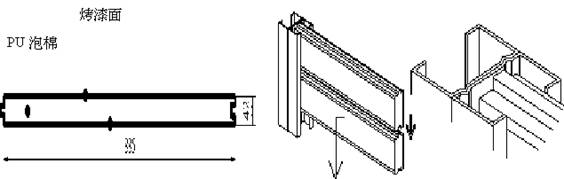

牆板的斷面型式及與柱連結的方式

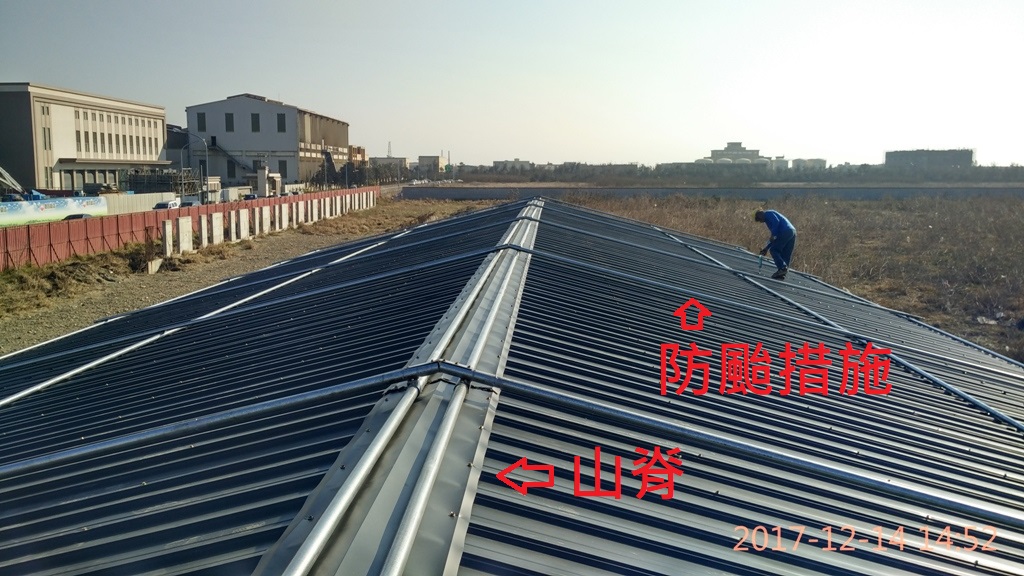

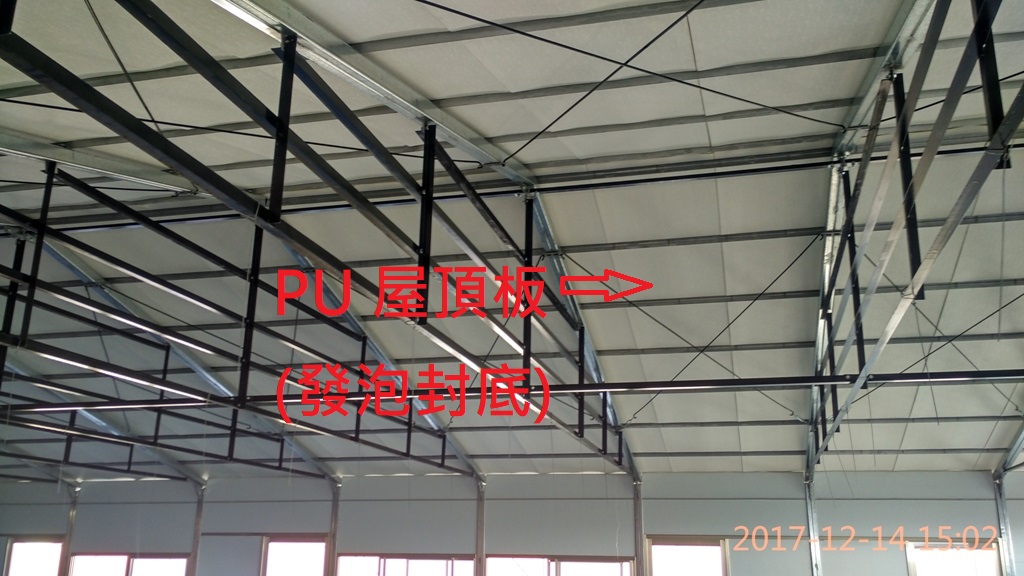

屋面

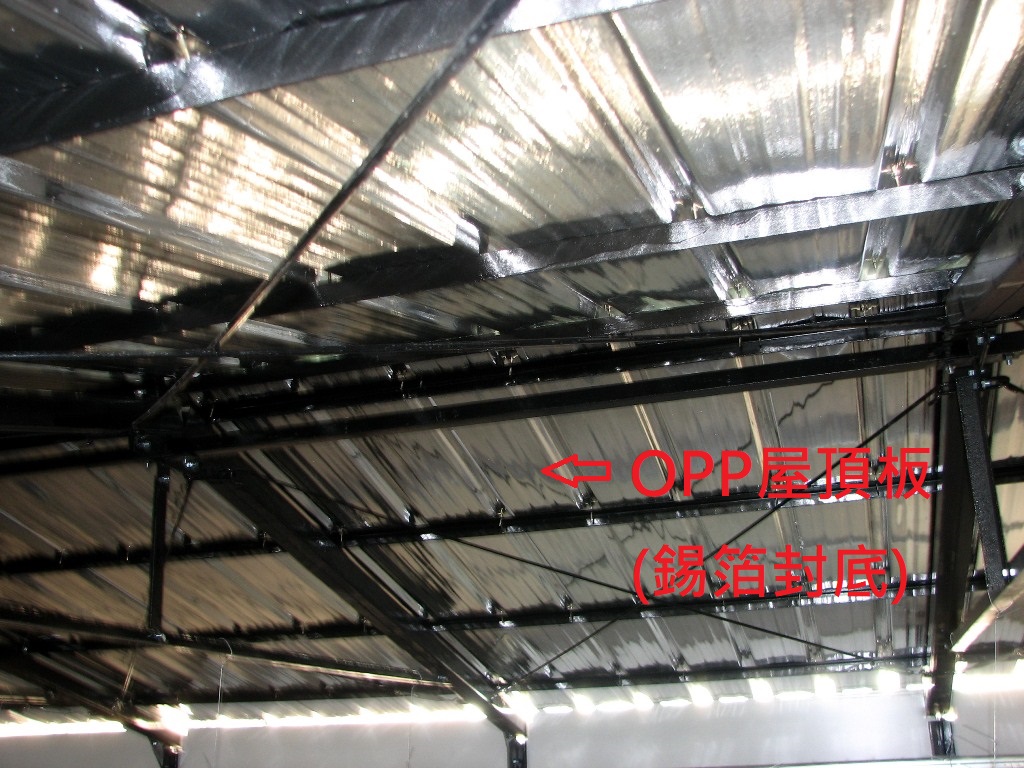

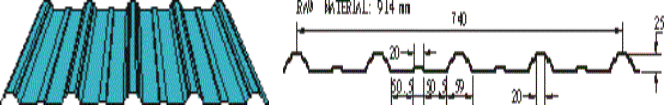

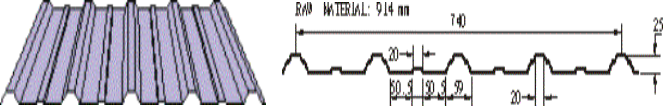

採用三合一烤漆鋼浪板厚0.4mm＋OPP 錫鉑封底。

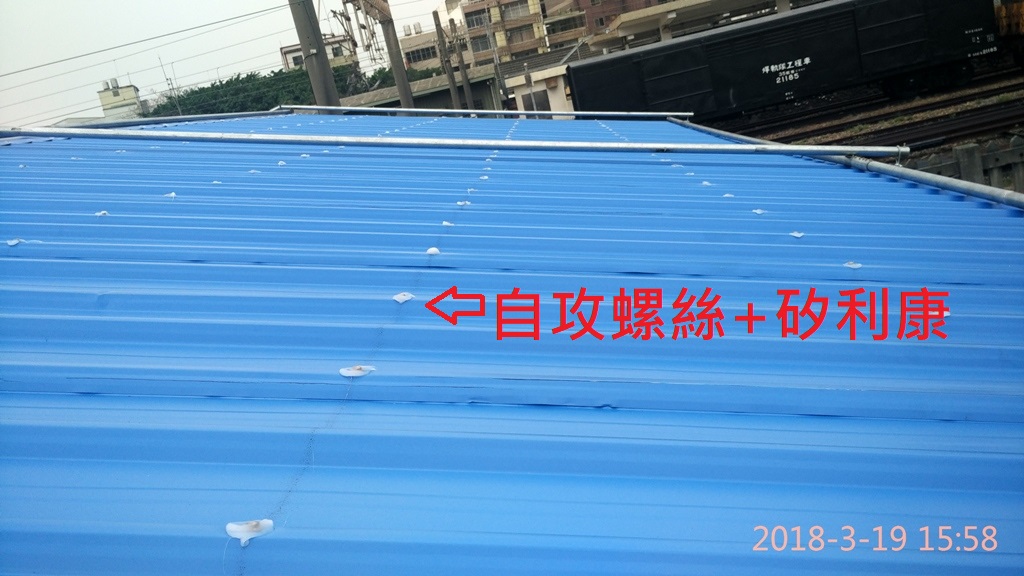

用自攻螺絲鑽入角鐵表面，並塗抹矽利康防水(含屋脊、山牆封邊)，(另排水槽、落水管施工需另外估價)。

KC-RO400F

KC-RO400G

門

門區分為四種型式

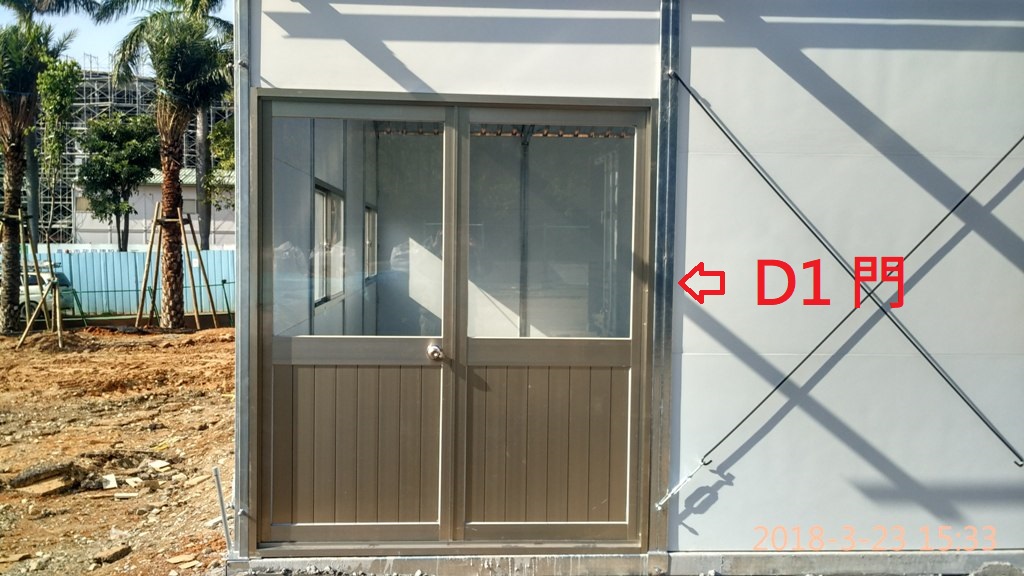

D1 雙開香檳色鋁門173x195cm，5 mm清玻璃，雙開門，前後門使用(不含紗門)。

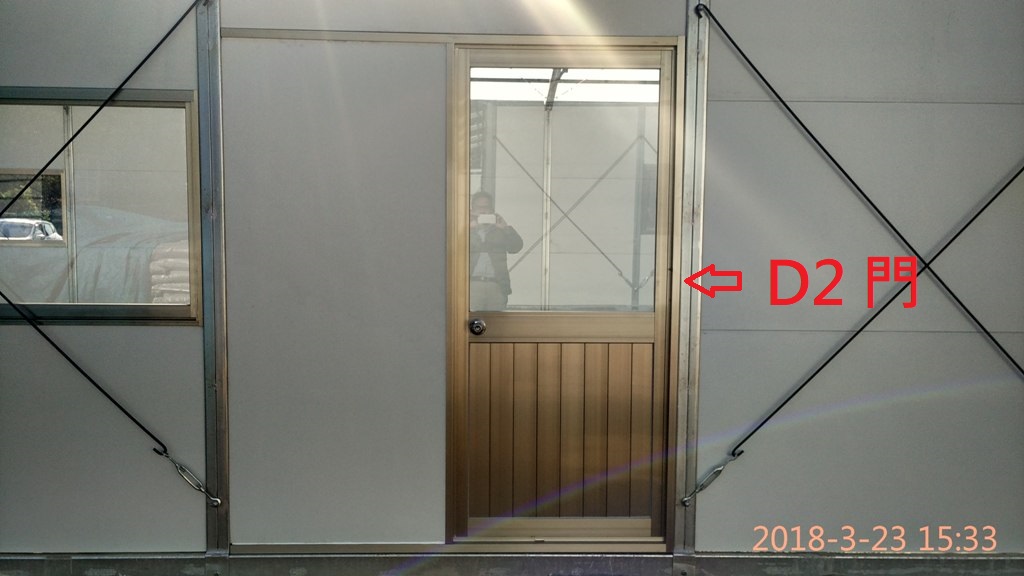

D2 單開香檳色鋁門88x195cm，5 mm清玻璃，單開門，前後門使用(不含紗門)。

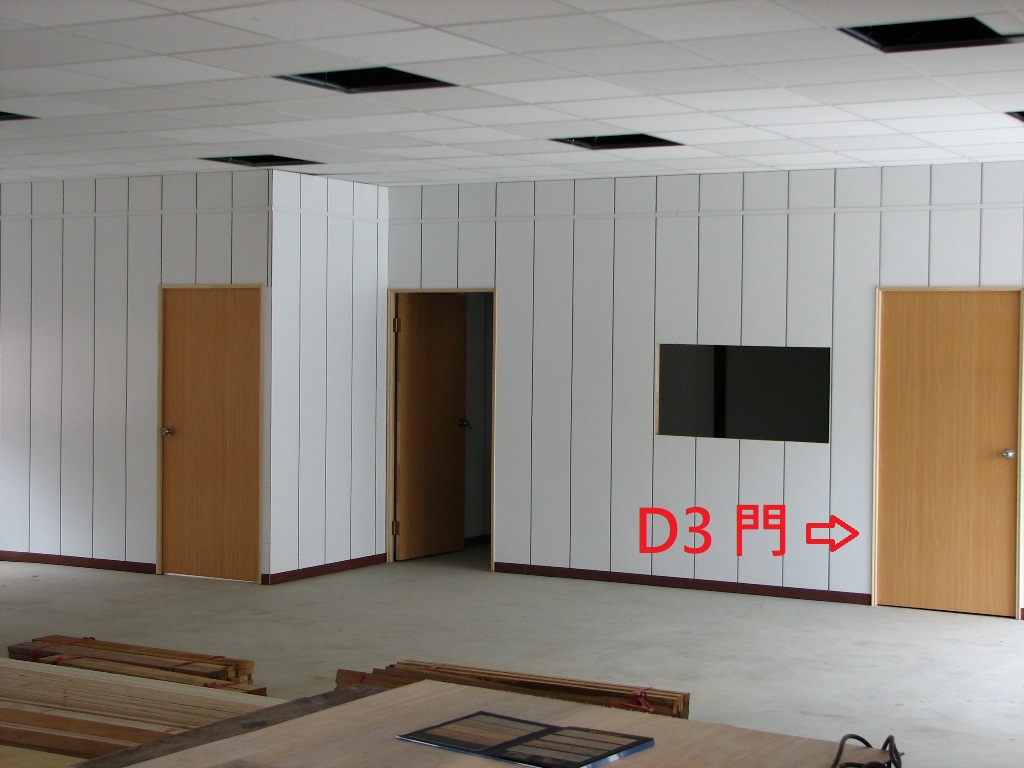

D3 木門柳安角材合成85x194cm，單開門，供室內各功能房間進出的門使用。

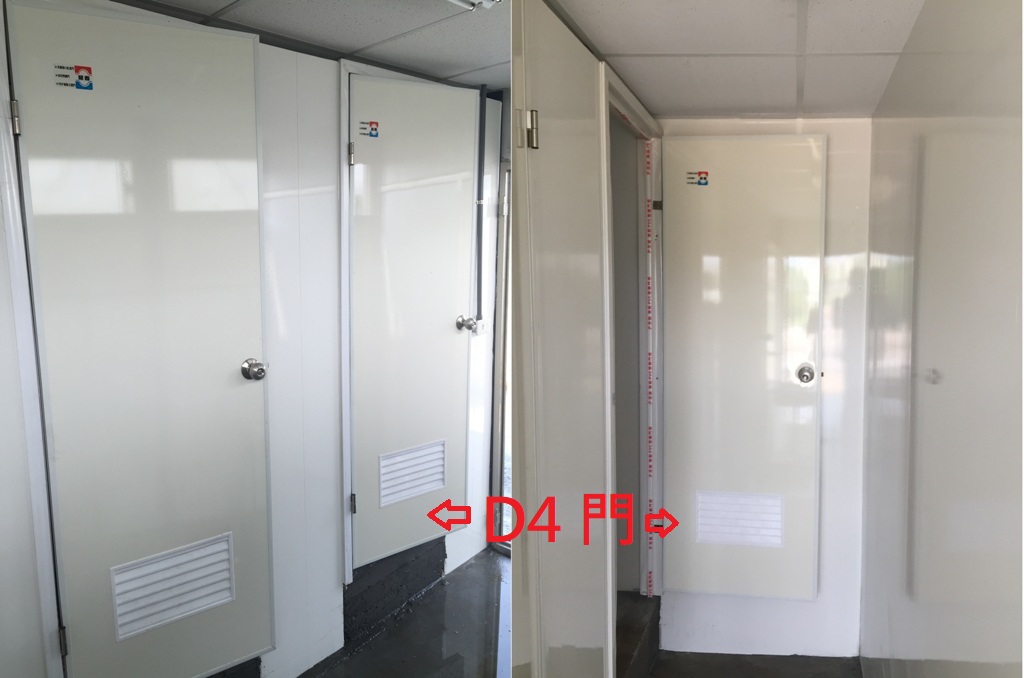

D4 塑鋼門75x200cm，單開門，浴廁間使用。

香檳色雙開鋁門

香檳色單開鋁門

木門

塑鋼門

窗

區分為二種型式

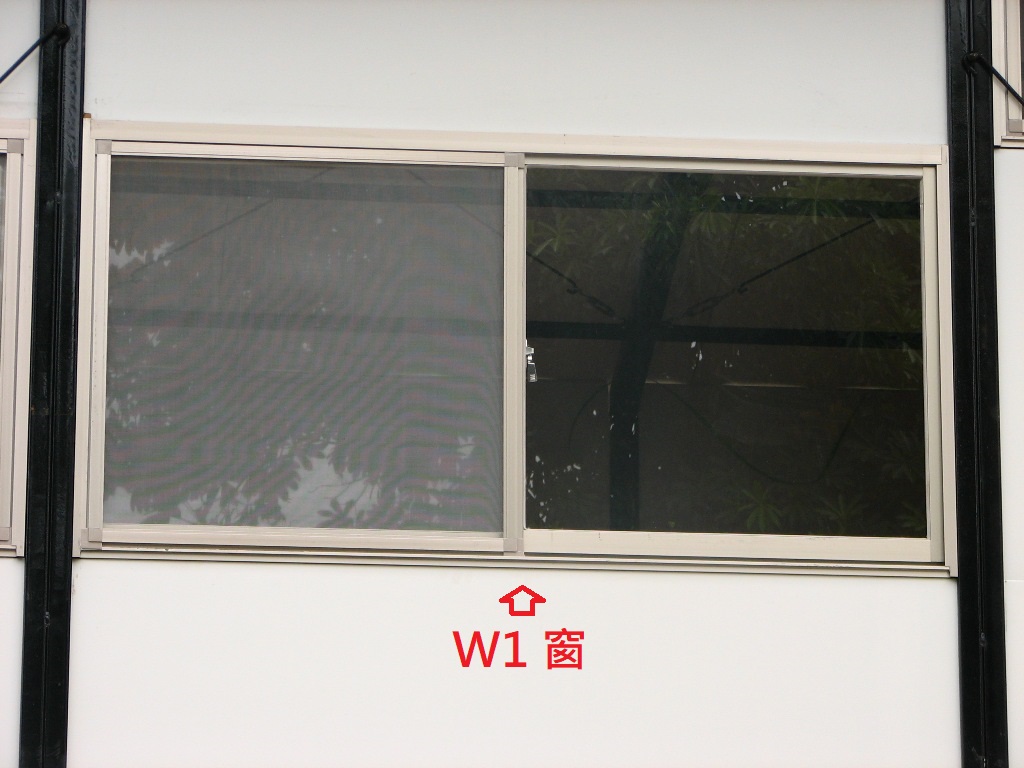

W1 香檳色鋁框 173x88.5cm，3 mm 清玻璃，雙拉窗(含紗窗)。

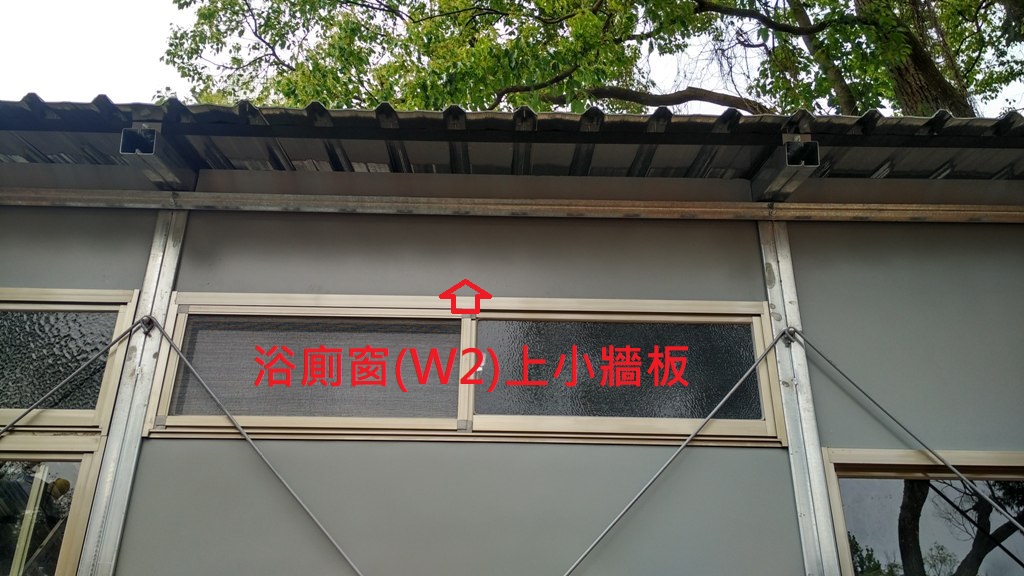

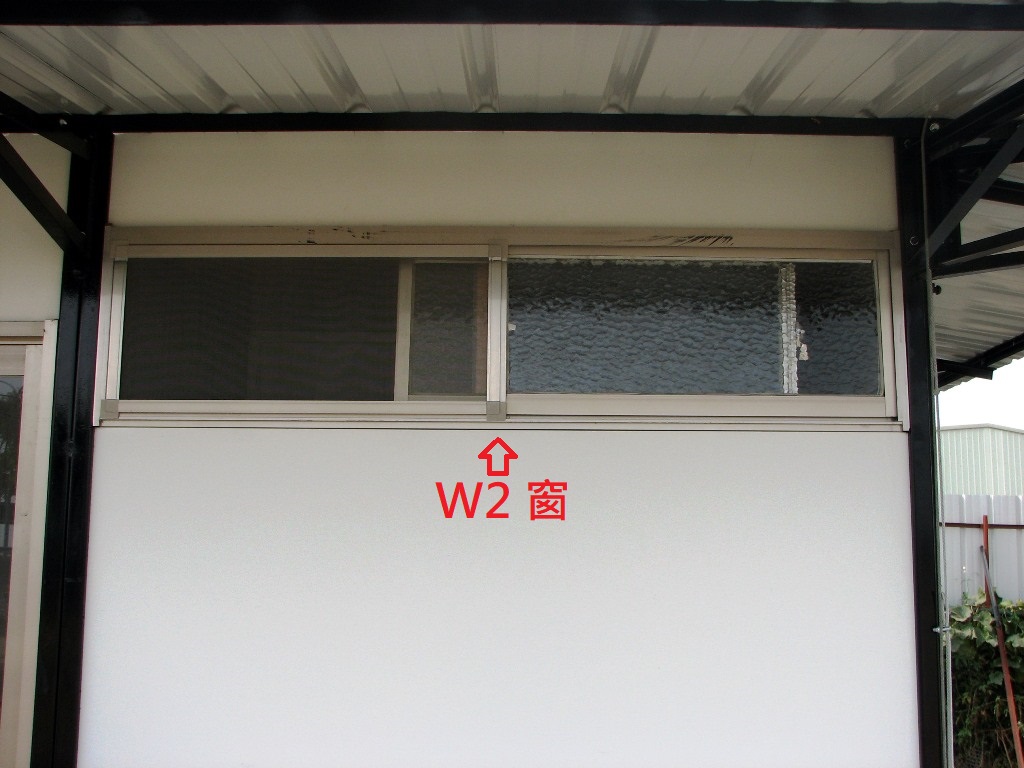

W2 香檳色鋁框 173x45 cm，3 mm 花玻璃，雙拉窗，浴廁間採光及通風用(含紗窗)。

組合屋之鋁窗

拉捍

以3分圓鐵彎製而成 , 配合鬆緊器加強樑、柱及樓板框架的固定。

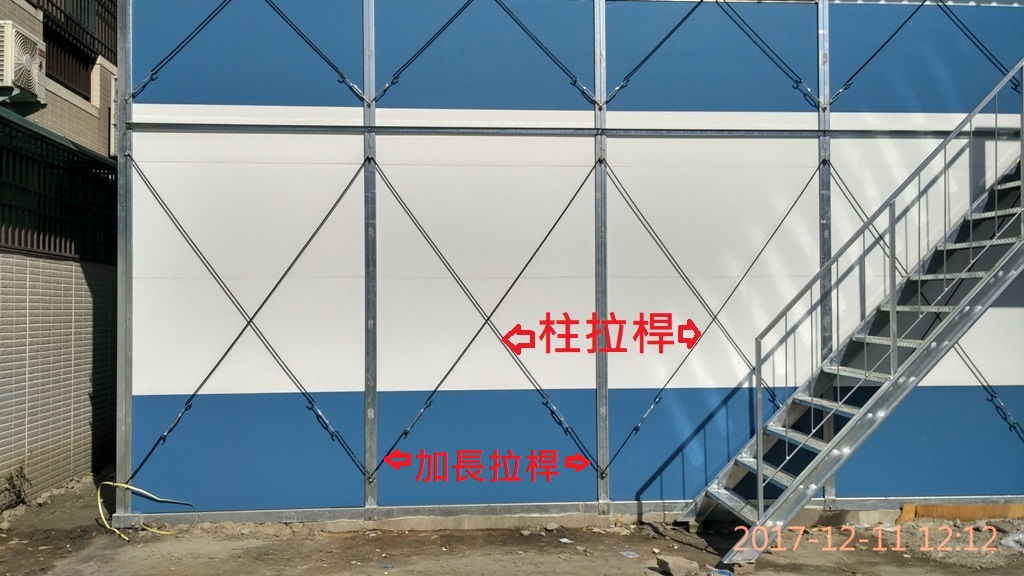

柱拉桿 (2480mm)：長248cm，柱與柱間用，以確保及調整柱垂直度。

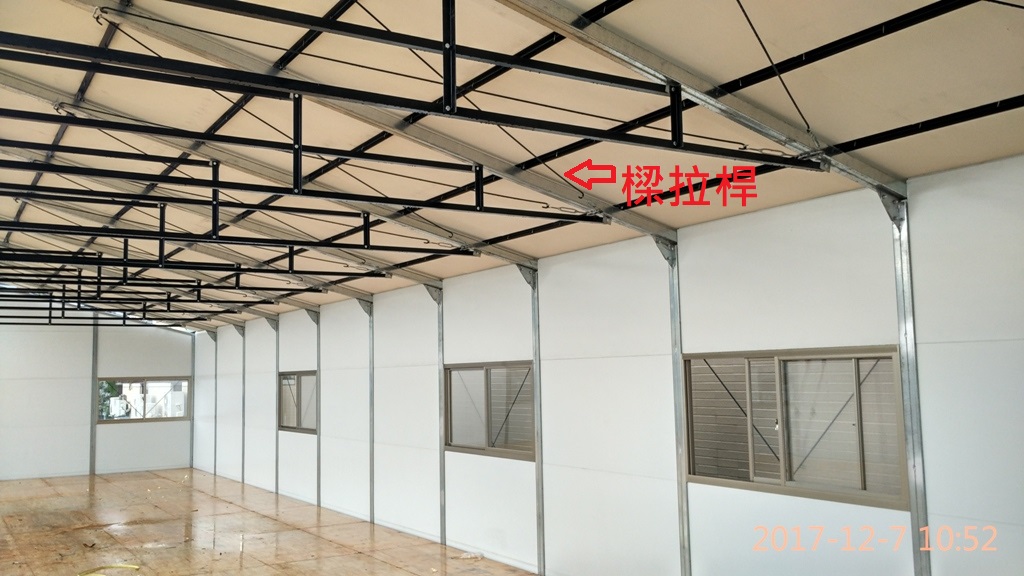

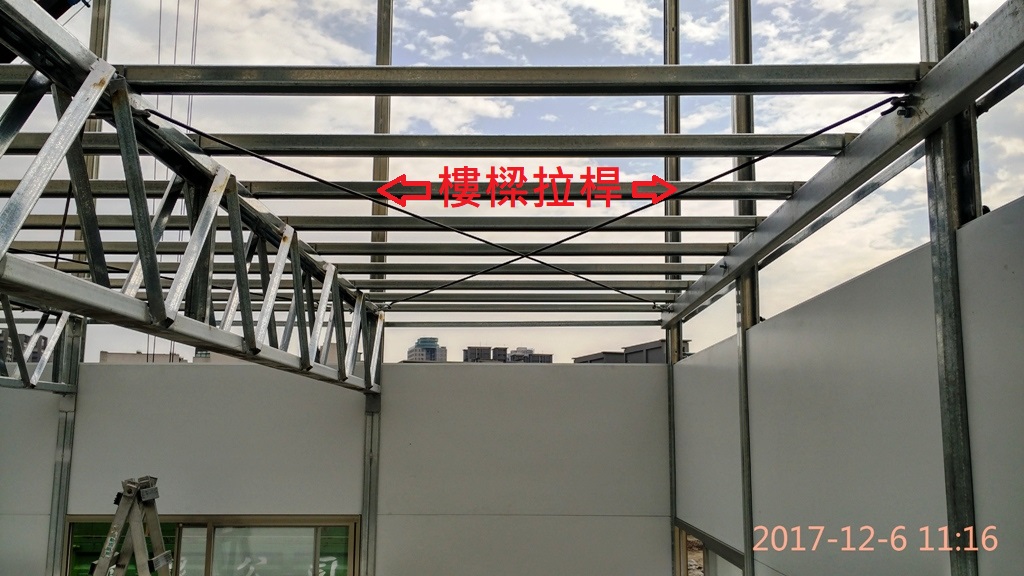

樑拉桿 (1980/2480/3440mm)：長198、248及344cm，樑與樑間用，以確保及調整房屋不發生剪力變形。

樑拉桿 (2480/3440mm)：長248及344cm，樓板樑間用。

加長拉桿 (550mm) : 1F與2F樓層高度變化 , 以此調節柱拉桿長度用。

鬆緊器：最長34cm、最短24cm，用以調整拉桿鬆緊度，至於邊樑與柱的連結亦是如此。
